Koord-Queue
概述
Koord-Queue 是 Koordinator 生态系统的原生 Kubernetes 作业队列管理系统。它提供作业级别的队列管理能力，与 Koordinator 的 ElasticQuota 系统深度集成，实现资源公平性、通过预调度减少调度器压力，并支持 Priority、Block 与 Intelligent 排队策略。专为多租户 AI/ML 和批处理工作负载而设计。

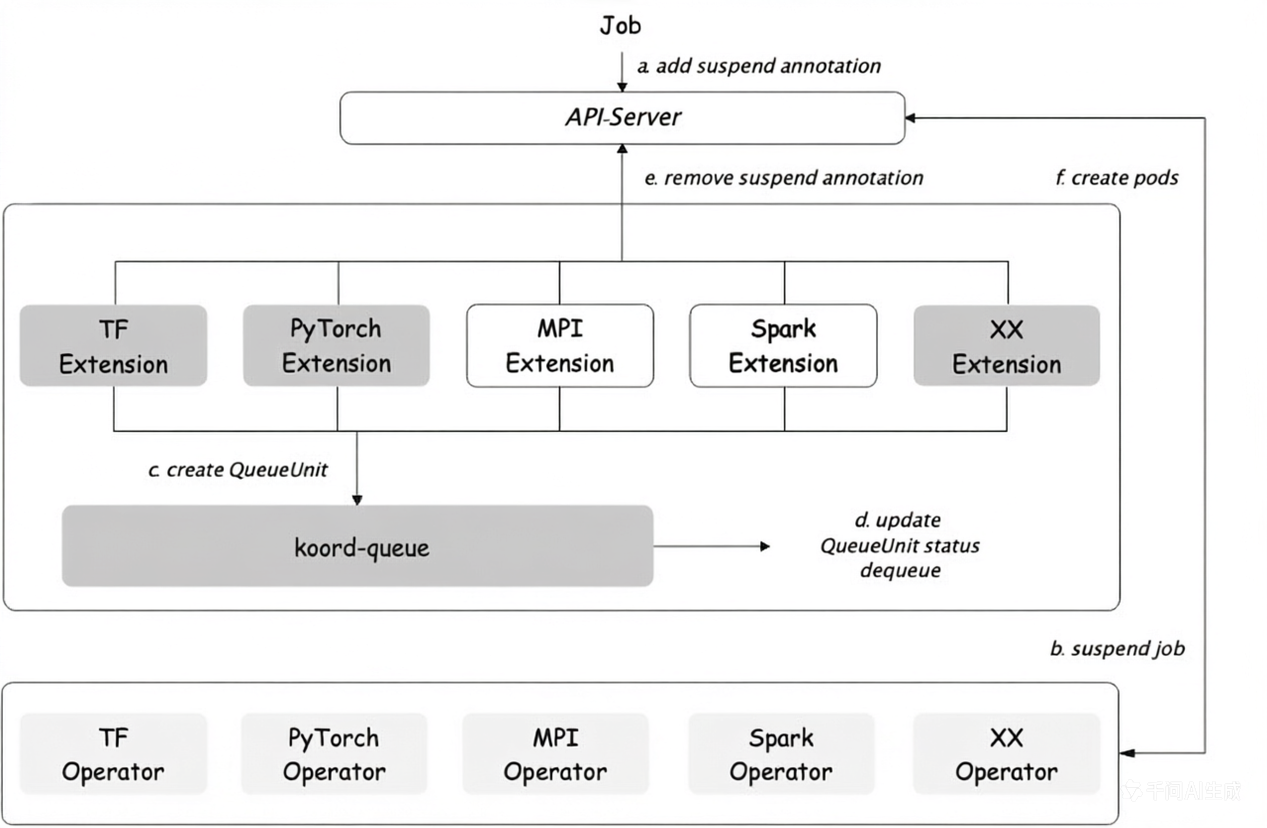

架构
整个系统由三个主要部分组成：
Queue Controller
Queue Controller 以 Deployment 形式部署。它监听 Kubernetes APIServer 并管理 QueueUnit 资源的生命周期。主要职责包括：
- 监控
QueueUnit状态转换（例如，当所有准入检查通过时从Reserved转为Dequeued）。 - 处理准入检查结果并相应更新
QueueUnit状态。 - 管理队列项目排序和位置跟踪。
Queue Scheduler
Queue Scheduler 监控多个队列并决定哪个作业（由 QueueUnit 表示）应该被释放。调度过程使用基于插件的框架，内置以下插件：
- Priority 插件：实现两个排序扩展点。队列之间按
Queue.spec.priority排序（高者优先）；队列内部按优先级（高者优先）与首次调度尝试时间（早者优先）对QueueUnit排序。 - ElasticQuotaV2 插件：默认的分组插件。与 Koordinator 的独立
ElasticQuotaCRD（scheduling.sigs.k8s.io/v1alpha1）集成，实现资源公平性与弹性分配；根据QueueUnit的标签解析其所属配额，并为每份配额维护一个Queue。 - ResourceQuota 插件：可选的分组插件，以命名空间的
ResourceQuota而非ElasticQuota作为准入依据，适用于未部署 Koordinator 的场景。
KoordQueueConfiguration 的 plugins 列表中启用一个分组插件，并与 Priority 插件配合使用。
每个队列的调度周期如下：
- Filter - 通过过滤插件检查是否有足够的可用资源。
- Reserve - 通过预留插件预留资源并记录分配。
- Dequeue - 将
QueueUnit转换为出队状态并通知作业扩展。
Extension Servers
Extension Servers（作业扩展）监控实际的作业 CR（如 TFJob、PyTorchJob、MPIJob、Spark、Argo Workflow 和原生 Kubernetes Job）并将它们与队列系统桥接。当创建新作业时：
- Extension Server 在 APIServer 中创建对应的
QueueUnit。 - 作业被暂停：Kubernetes Job 使用
spec.suspend: true，其他作业类型（TFJob、PyTorchJob 等）使用scheduling.x-k8s.io/suspend: "true"注解。 - 当
QueueUnit被出队时，Extension Server 移除暂停标志（设置spec.suspend: false或移除注解），允许作业运行。
核心概念
Queue
Queue 是一个命名空间范围的 CRD，定义了具有特定排队策略的逻辑作业队列。所有 Queue 资源必须创建在 koord-queue 命名空间下，即 Koord-Queue 控制器所部署的命名空间。每个队列可以配置：
- QueuePolicy：
Priority（基于优先级排序）、Block（严格阻塞模式，并按配额维护阻塞记账）或Intelligent（以优先级阈值划分的双子队列）。API 与插件代码中还存在常量FIFO与Round，但它们未在队列工厂中注册，因此无法被选用。 - Priority：用于多队列调度的数值优先级（优先级更高的队列优先调度）。
- AdmissionChecks：
QueueUnit在出队前必须通过的准入检查列表。
QueueUnit
QueueUnit 是一个命名空间范围的 CRD，表示等待被调度的作业。与 Queue 不同，QueueUnit 可以创建在任意命名空间中（通常与其包装的作业在同一命名空间）。它是对实际作业（TFJob、PyTorchJob 等）的包装，携带排队决策所需的信息：
- ConsumerRef：对原始作业 CR 的引用。
- Priority：该单元在其队列中的优先级。
- Queue：该单元所属队列的名称。
- Resource/Request：作业的总资源需求。
- PodSets：作业中同质 Pod 组的描述。
QueueUnit 生命周期
QueueUnit 经历以下阶段：
Enqueued → Reserved → Dequeued → Running → Succeed/Failed
↓ ↓
TimeoutBackoff SchedReady → SchedSucceed/SchedFailed
（准入检查失败或被拒绝） （仅严格出队模式）
| 阶段 | 描述 |
|---|---|
Enqueued | QueueUnit 已创建，在队列中等待。 |
Reserved | 资源已暂时预留；准入检查正在进行中。 |
Dequeued | 所有准入检查已通过；作业被释放运行。 |
Running | 作业的 Pod 正在运行。 |
Succeed | 作业成功完成。 |
Failed | 作业失败。 |
SchedReady | （严格出队模式）所有准入检查已通过，等待调度器确认。 |
SchedSucceed | （严格出队模式）调度器已确认作业可调度。 |
SchedFailed | （严格出队模式）调度器确认作业无法调度。 |
TimeoutBackoff | 准入检查失败、被拒绝或超时；该单元将被重试。 |
插件框架
Koord-Queue 的调度决策由一个插件框架驱动，其设计理念类似于 Kubernetes Scheduler Framework。插件在插件注册表中注册，并在定义的阶段中执行：
| 插件阶段 | 描述 |
|---|---|
| MultiQueueSort | 确定队列的处理顺序。 |
| QueueSort | 确定队列内 QueueUnit 的顺序。 |
| QueueUnitMapping | 将 QueueUnit 映射到目标队列/配额组。 |
| Filter | 检查 QueueUnit 是否有可用资源。 |
| Reserve | 预留资源并记录分配。 |
ElasticQuota 集成
ElasticQuotaV2 插件（独立 CR 模式）
ElasticQuotaV2 插件与 Koordinator 的独立 ElasticQuota CRD (scheduling.sigs.k8s.io/v1alpha1) 集成，每个配额组是一个单独的资源。这是默认模式（queueGroupPlugin: elasticquotav2）。
QueueUnit 通过标签（例如 quota.scheduling.koordinator.sh/name）关联到 ElasticQuota 组。在调度过程中，插件会在允许 QueueUnit 出队之前检查配额组是否有足够的可用资源（考虑 min/max 和借用资源）。
独立 ElasticQuota CR 示例：
apiVersion: scheduling.sigs.k8s.io/v1alpha1
kind: ElasticQuota
metadata:
name: team-a
namespace: default
labels:
quota.scheduling.koordinator.sh/parent: koordinator-root-quota
spec:
min:
cpu: "40"
memory: 80Gi
max:
cpu: "60"
memory: 120Gi
主要特性：
- 每个 ElasticQuota 是独立的 CR，通常创建在用户的命名空间中。
- 插件会为每个 ElasticQuota 自动在
koord-queue命名空间创建对应的Queue资源。 - 父子关系通过
quota.scheduling.koordinator.sh/parent标签建立。无此标签时，默认父配额为koordinator-root-quota。 - 支持弹性借用：min 内的请求始终允许；超过 min 但在 max 内的请求可以借用其他组的空闲资源。
有关 ElasticQuota CRD 的详细使用方法，请参阅弹性配额管理。
准入检查
Koord-Queue 实现了准入检查框架的队列侧能力。队列可以定义一组准入检查，全部通过后 QueueUnit 才能从 Reserved 转换为 Dequeued。每项检查具有以下状态之一：
| 状态 | 描述 |
|---|---|
Pending | 检查仍在进行中。 |
Ready | 检查已成功通过。 |
Retry | 检查需要重试。 |
Rejected | 检查被拒绝。 |
属于 Koord-Queue 的部分：QueueUnit API、将队列所要求的检查复制到 status.admissionChecks 的状态机、由 Retry、Rejected 与超时触发的状态转换、AdmissionCheck 与 ProvisioningRequestConfig 两个 CRD，以及读写它们所需的 RBAC。不属于 Koord-Queue 的部分：决定检查结果的控制器（例如 ProvisioningRequest 控制器），它需要单独部署，是 status.admissionChecks 的写入方。当某项检查报告 Retry 或 Rejected、或检查超时时，QueueUnit 会进入 TimeoutBackoff，其预留被释放并重新入队。
特性开关
特性开关通过 koord-queue 二进制的 --feature-gates 参数指定。koord-queue-controllers 二进制未提供该参数，因此在作业扩展内求值的开关始终保持默认值。
| 特性开关 | 默认值 | 阶段 | 用途 |
|---|---|---|---|
ElasticQuota | 开启 | Beta | 解析 QueueUnit 所属配额时采用显式配额标签。 |
ElasticQuotaTreeDecoupledQueue | 开启 | Beta | 未显式指定队列时，将 QueueUnit 路由到为其配额创建的队列。 |
ElasticQuotaTreeBuildQueueForQuota | 开启 | Beta | 为每份配额构建一个队列。 |
ElasticQuotaTreeCheckAvailableQuota | 关闭 | Alpha | 额外要求所指配额在作业所在命名空间中可用。 |
QueueUnitConditions | 开启 | Beta | 将 status.phase 映射为 status.conditions。 |
QueueUnitActive | 关闭 | Alpha | 准入时遵循 spec.active。 |
QueueUnitRequeueState | 关闭 | Alpha | 在 status.requeueState 中记录结构化退避。 |
MaximumExecutionTime | 关闭 | Alpha | 停用执行时长超过 spec.maximumExecutionTimeSeconds 的 QueueUnit；在作业扩展中求值。 |
支持的作业类型
Koord-Queue 通过作业扩展架构支持多种作业框架。每个扩展以一个名称注册，仅当该名称出现在 koord-queue-controllers 的 --enabled-extensions 参数中时才会启动，并由一个 Helm 取值控制：
| 作业类型 | 扩展名 | Helm Value | 描述 |
|---|---|---|---|
| Kubernetes Job | job | extension.batchjob.enable | Kubernetes 原生 batch/v1 Job；Pod 数量由 spec.parallelism 与 spec.completions 推导 |
| TFJob | tfjob | extension.tf.enable | TensorFlow 训练作业，kubeflow.org/v1 |
| PyTorchJob | pytorchjob | extension.pytorch.enable | PyTorch 训练作业，kubeflow.org/v1 |
| Argo Workflow | workflow | extension.argo.enable | Argo Workflow，通过 koord-queue-suspend 模板挂起 |
| SparkApplication | sparkapp | extension.spark.enable | Spark 应用，sparkoperator.k8s.io/v1beta2，通过注解 scheduling.x-k8s.io/suspend 挂起 |
| RayJob | rayjob、rayjobv1alpha1 | extension.ray.enable | Ray 作业，ray.io/v1 与 ray.io/v1alpha1；Chart 仅启用 rayjob |
| RayCluster | raycluster | 仅有 RBAC，未启用 | Ray 集群；代码中已注册且 Chart 授予了 RBAC，但不会将其加入 --enabled-extensions |
| MPIJob | 无 | extension.mpi.enable | 该取值存在，但未注册 MPI 扩展，也没有模板读取它；Chart 仅为 mpijobs 授予了 RBAC |
部署架构
Koord-Queue 通过 Helm charts 部署，包含以下组件：
| 组件 | 类型 | 描述 |
|---|---|---|
koord-queue | Deployment | 队列控制器与调度器，仅包含一个名为 controller 的容器。它在 10259 端口提供 Prometheus 指标，在 8082 端口提供可选的 Visibility API，在 19876 端口提供可选的调试 API。驱动准入检查状态机、Condition 与退避的 QueueUnit 控制器运行在该进程内部，不存在 sidecar 容器。 |
koord-queue-controllers | Deployment | 独立的 Deployment，处理作业框架集成（TFJob、PyTorchJob 等）。 |
下一步
- Koord-Queue 用户指南：了解如何安装和使用 Koord-Queue 进行作业队列管理。
- ElasticQuota 与 Queue 的映射关系：作业如何关联到配额与队列。
- 排队策略与调优：策略行为与调优注解。
- 队列级抢占：从低优先级作业回收配额。
- 工作负载生命周期控制：激活、执行时长预算、Condition 与退避。
- Koord-Queue 可观测性：指标、大盘、Visibility API 与事件。
- 弹性配额管理：了解 Koordinator 的 ElasticQuota 管理。
