重调度监控

简介​

Koordinator 提供了用于监控 koord-descheduler 重调度（驱逐）活动的 Grafana 仪表盘。该仪表盘帮助您观察关键重调度指标，如驱逐计数、成功/失败率、驱逐策略以及按节点/命名空间的细分。

仪表盘 JSON 文件维护在 Koordinator 仓库的 dashboards/descheduling.json。

前置条件​

  • Koordinator >= 1.8
  • 已部署 Prometheus 并配置为采集 koord-descheduler 指标
  • 已部署 Grafana >= 9.0.0 并连接到 Prometheus 数据源

启用指标采集​

要启用 Prometheus 采集 koord-descheduler 指标，需要为 koord-descheduler 启用 PodMonitor。可以在安装或升级 Koordinator Helm chart 时设置 descheduler.monitorEnabled=true：

# 安装时启用 PodMonitor
$ helm install koordinator koordinator-sh/koordinator --version 1.8.0 \
  --set descheduler.monitorEnabled=true

# 或升级现有安装
$ helm upgrade koordinator koordinator-sh/koordinator --version 1.8.0 \
  --set descheduler.monitorEnabled=true

这会创建一个 PodMonitor 资源，告诉 Prometheus Operator 采集 koord-descheduler Pod 上端口 10251（默认）的 /metrics 端点。

注意：PodMonitor 需要集群中安装了 Prometheus Operator。如果使用的是不带 Operator 的独立 Prometheus，则需要手动配置 Prometheus 来采集 koord-descheduler 的指标端点。

导入仪表盘​

步骤 1：下载仪表盘 JSON 文件​

从 Koordinator 仓库下载重调度仪表盘 JSON 文件：

wget https://raw.githubusercontent.com/koordinator-sh/koordinator/main/dashboards/descheduling.json

步骤 2：导入到 Grafana​

  1. 在浏览器中打开 Grafana。
  2. 导航到 Dashboards → Import（或点击左侧栏的 + 图标并选择 Import）。
  3. 点击 Upload JSON file 并选择下载的 descheduling.json 文件。
  4. 选择采集 koord-descheduler 指标的 Prometheus 数据源。
  5. 点击 Import。

步骤 3：配置变量​

导入后，仪表盘提供以下模板变量：

变量描述默认值
datasource要查询的 Prometheus 数据源自动检测
jobkoord-descheduler 的 Prometheus job 标签koord-descheduler

在仪表盘顶部调整这些变量以匹配您的环境。

仪表盘面板​

重调度仪表盘包含以下部分：

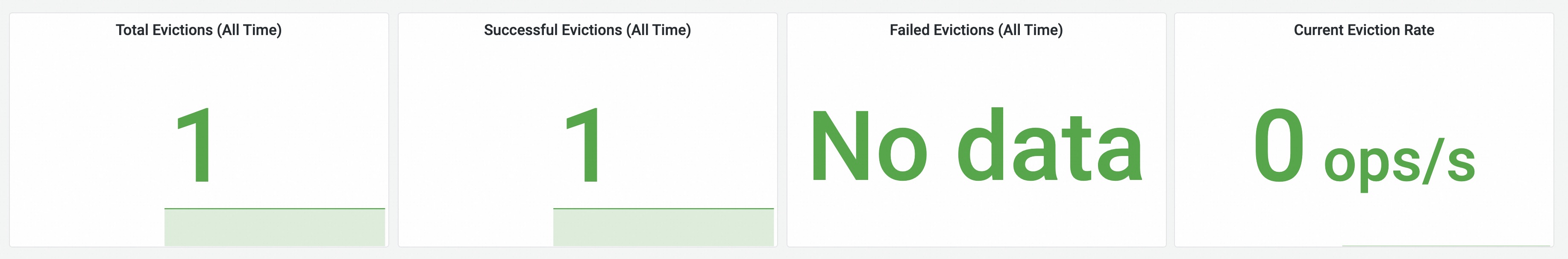

Eviction Overview（驱逐概览）​

高级驱逐统计信息：

  • Total Evictions (All Time)：累计驱逐尝试次数。
  • Successful Evictions (All Time)：成功驱逐总数。
  • Failed Evictions (All Time)：失败驱逐总数。
  • Current Eviction Rate：当前每秒驱逐速率。

Eviction Overview

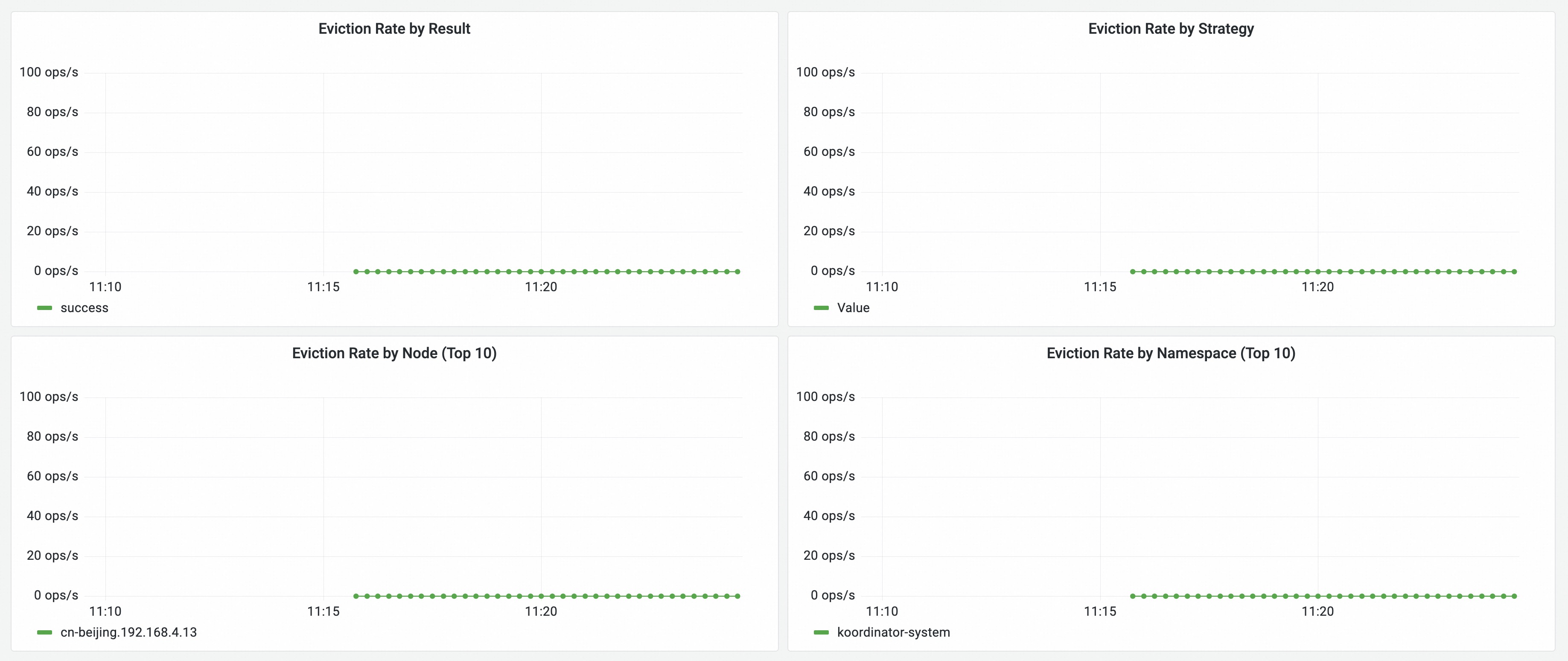

Eviction Rate（驱逐速率）​

驱逐速率随时间的趋势：

  • Eviction Rate by Result：按成功/错误细分的驱逐速率。
  • Eviction Rate by Strategy：按重调度策略分类的驱逐速率（如 LowNodeLoad、MigrationController）。
  • Eviction Rate by Node (Top 10)：驱逐速率最高的前 10 个节点。
  • Eviction Rate by Namespace (Top 10)：驱逐速率最高的前 10 个命名空间。

Eviction Rate

Eviction Breakdown（驱逐细分）​

详细的驱逐分布：

  • Evictions by Strategy (Pie Chart)：按重调度策略的驱逐比例分布。
  • Evictions by Reason (Pie Chart)：按原因的驱逐比例分布。
  • Eviction Table：显示驱逐详情的表格，包含策略、命名空间、节点、结果和原因。

Eviction Breakdown

Eviction Detail（驱逐详情）​

用于故障排查的详细驱逐信息：

  • Recent Evictions：近期驱逐事件的时序视图。
  • Eviction Latency：驱逐处理时间分布。

Eviction Detail
